Constructief de diepte in op draaideur-niveau
Draaideuren zijn geen onderdeel van de hoofddraagconstructie en dus normaliter geen onderdeel van constructieve berekeningen. Deze opdracht was dus anders dan anders; een leuke uitdaging.
De vraag
Boon Edam signaleert in de markt een toenemende vraag naar constructieve en energetische onderbouwingen van draaideuren. Hoe levert een dynamisch draaiende deur een bijdrage aan de statische isolatiewaarde van de gevel? En hoe stabiliseert de draaideur zichzelf als deze als ‘los’ op zichzelf staand element in de gevel moet worden beschouwd?
Een mooie aanleiding om een efficiënte en schaalbare constructieve beoordeling op te zetten.
Constructieve berekening

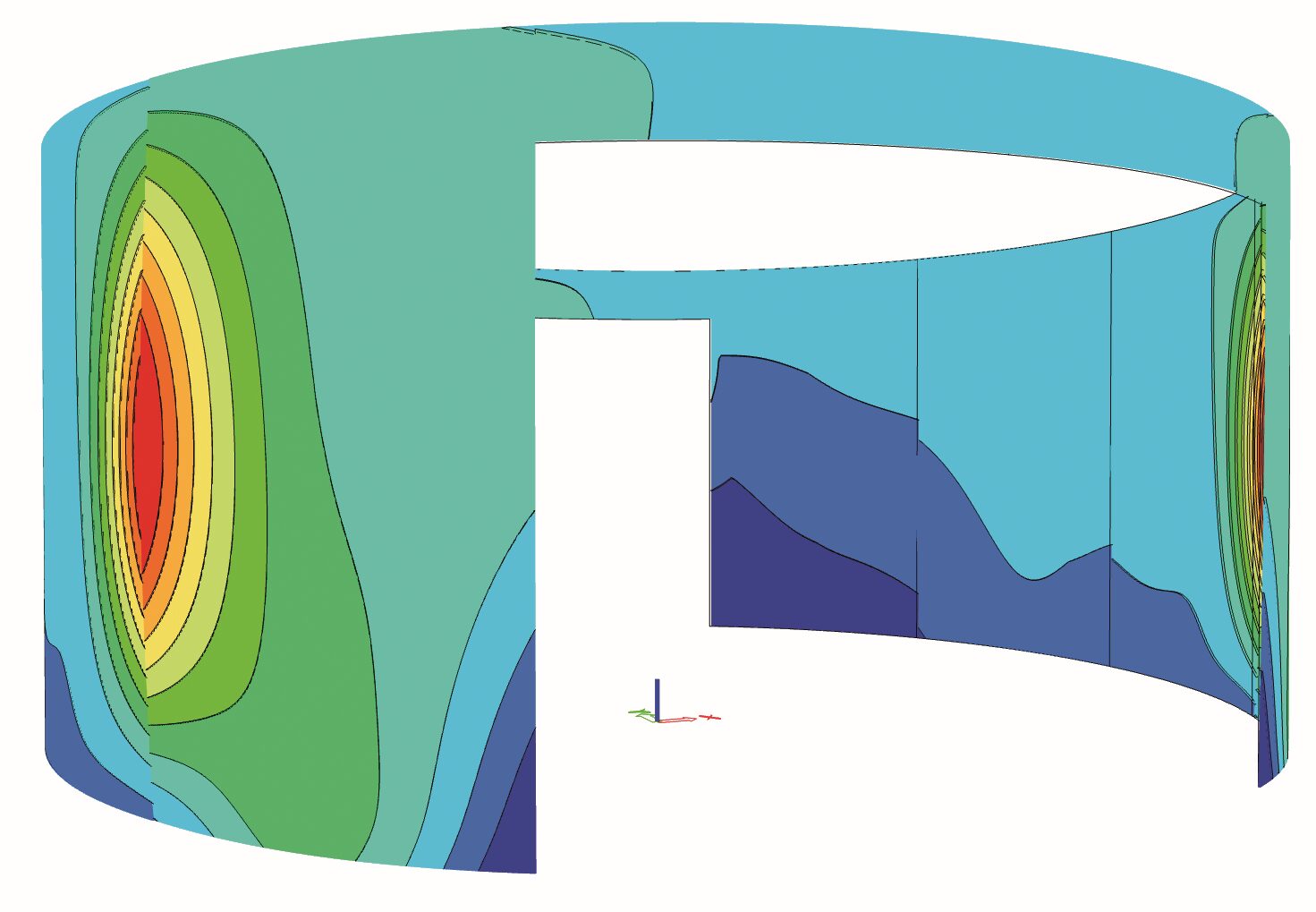

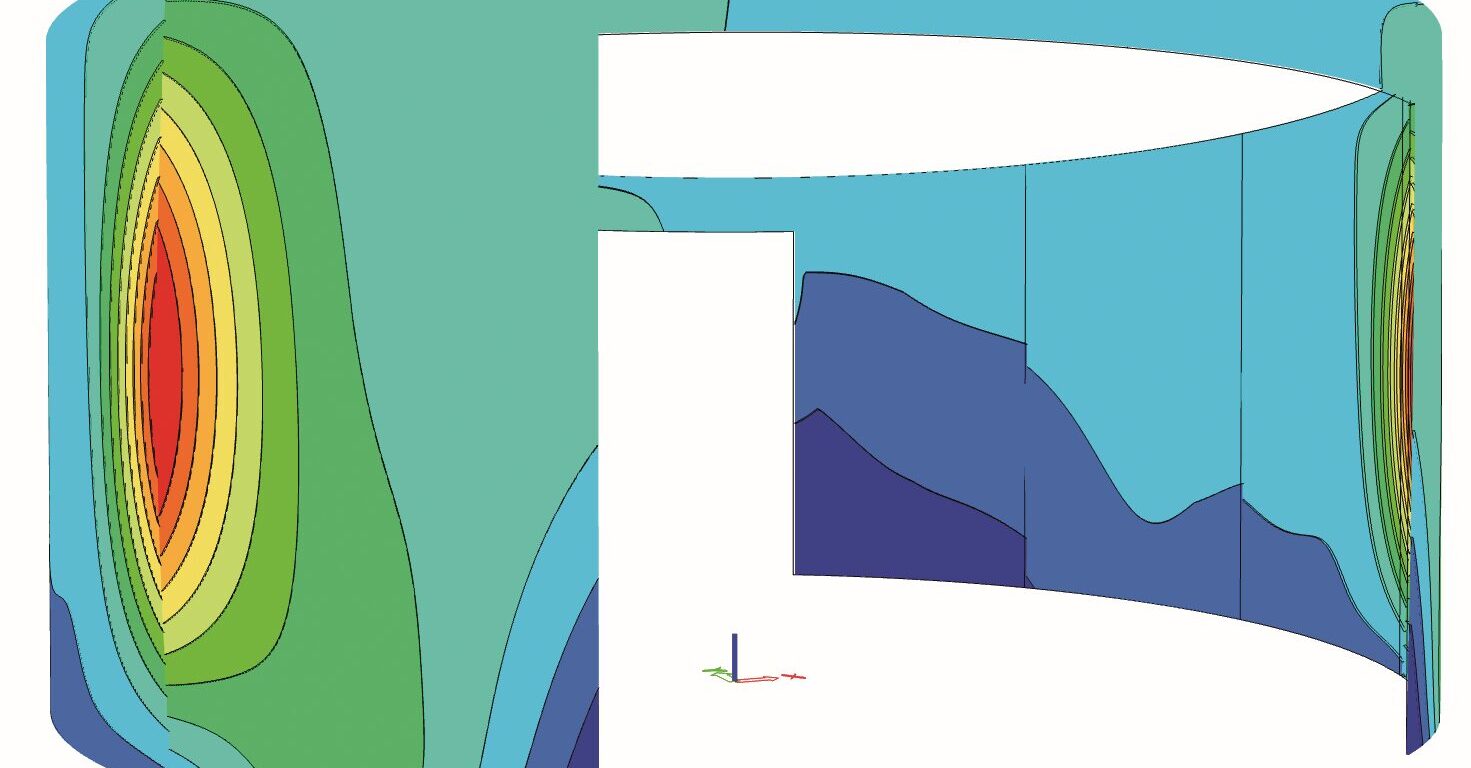

Bij de keuze voor een draaideur zijn er, op basis van de wensen van de klant, diverse geometrische mogelijkheden. Denk aan diameter en hoogte. Om de verschillende modellen snel op te kunnen zetten, is een script gemaakt. Dit script stuurt een analytisch rekenmodel aan waarmee de verschillende materialen gecontroleerd kunnen worden. De grootste uitdaging? Het feit dat je ‘engineering judgement’ niet kunt programmeren en het dus niet mogelijk is om een script automatisch te laten bepalen of piekspanningen realistisch zijn of niet.We hebben dit opgelost door de SCIA-modellen gedetailleerder te maken om zo de constructeur een beter inzicht te geven in het lokale gedrag. Menselijke brainpower blijft dus een onmisbare schakel bij automatisering.
Volledig automatisch proces
Binnen Oosterhoff hebben we het platform ‘Bricks’ ontwikkeld. Hierin zijn berekeningen van verschillende materialen volgens de normen gestandaardiseerd. Ook voor Boon Edam hebben we gebruikgemaakt van dit platform. Dit door de maatgevende spanningen uit de rekenmodellen te toetsen aan de sterktecapaciteit volgend uit de ‘Bricks’ berekening. Wanneer de spanningen de capaciteit overschrijden, wordt de ingevoerde belasting automatisch bijgesteld. Dit proces herhaalt zich automatisch totdat de toelaatbare belasting is bereikt. Vanaf dat moment wordt het sjabloon van de berekeningsrapportage aangestuurd.
Van berekening naar optimaal ontwerp
Met de inzichten die uit de berekeningen zijn ontstaan, is de constructie van de draaideur verder geoptimaliseerd. De afweging bij iedere optimalisatie is steeds: hoeveel extra (draag)capaciteit kan er toegevoegd worden zodat de draaideur breder toepasbaar is tegen de extra kosten van de versterking. Hierdoor ontstaat uiteindelijkeen optimaal basisontwerp. Op basis daarvan kan Boon Edam, van aanvraag tot oplevering, de juiste keuzes adviseren aan hun klant.
